FAMILLE NAVIA · Voyez la différence

Displays

Plus grand. Plus lumineux. Plus net.

Quatre écrans construits autour d’une idée : le panneau ne doit jamais être la limite. Résolution Full HD, 2500 nits de luminosité et des puces de classe desktop — dans une coque unibody en aluminium.

Documentation →

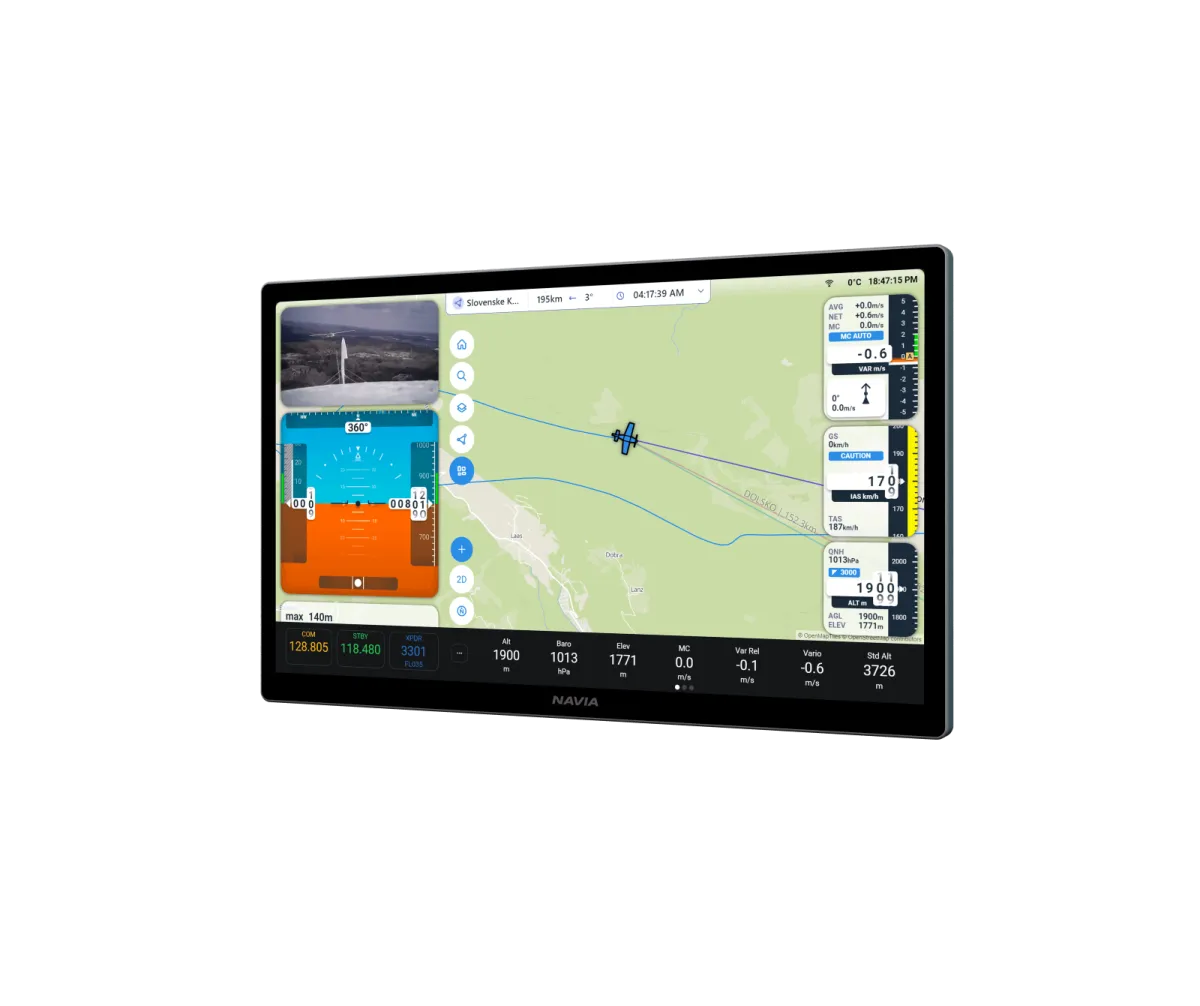

Navia Display 12 + 7 + 4 in panel
2500
nits de luminosité crête
323
pixels par pouce
60 Hz
taux de rafraîchissement
6 TOPS
IA embarquée
Performance. Bienvenue à la maison.

Chaque écran embarque un processeur ARM octa-cœur à 2,4 GHz — quatre cœurs performance associés à quatre cœurs efficience — avec 8 Go de mémoire unifiée partagée avec un GPU 3D intégré. Un coprocesseur neuronal dédié de 6 TOPS gère la reconnaissance vocale et l’assistance pilote en temps réel, entièrement hors ligne.

Les écrans les plus nets de l’avionique.

Jusqu’à 323 PPI de clarté Full HD — plusieurs fois la résolution de tout ce qui existe sur le marché — rafraîchie 60 fois par seconde. Le Full Array Local Dimming offre des noirs profonds et des blancs éclatants, et jusqu’à 2500 nits gardent chaque pixel lisible du plein soleil à la nuit noire.

The sharpest displays in avionics.

Quel écran pour votre panneau ?

Mêmes puces, même connectivité — choisissez les tailles qu’il faut à votre cockpit.

Display 12
11,6″ paysage · le panneau panoramique
+1920 × 1080 px · 190 PPI
+1600 nits
+273 × 165 mm
+1 Gbit PoE · Wi-Fi · BT · USB · Série
+Traitement antireflet et antiéblouissement
Display 7
7,0″ portrait · le juste milieu
+1200 × 1920 px · 323 PPI
+2500 nits
+113 × 169 mm
+1 Gbit PoE · Wi-Fi · BT · USB · Série
+Traitement antireflet et antiéblouissement
Display 4
4,0″ carré · la découpe classique
+720 × 720 px · 255 PPI
+1200 nits
+86 × 88 mm
+1 Gbit PoE · Wi-Fi · BT · USB · Série
+Traitement antireflet et antiéblouissement
Indicator 57
2,5″ · cote aéronautique de 57 mm
+320 × 240 px · 167 PPI
+Lisible en plein soleil
+Découpe de 57 mm
+Sans fil · Série
+LX one chip · accélérateur 2D
DÉMO EN LIGNE

Volez avec Navia avant qu’il n’arrive dans votre panneau.

La version planeur de Navia OS fonctionne dans votre navigateur — sur un ordinateur portable à la maison ou sur une tablette au terrain. Préparez un circuit, déplacez les widgets où vous les voulez, réglez vos profils pilote. Connectez-vous avec votre compte LX Cloud et rien n’est perdu : Navia embarque une eSIM mondiale intégrée, si bien que tout ce que vous avez préparé au sol vous attend dans le cockpit à la prochaine connexion de l’instrument.

Ouvrir la démo Navia(s’ouvre dans un nouvel onglet)

Gratuit, dans n’importe quel navigateur. Connectez-vous avec votre compte LX Cloud plutôt que de continuer en tant qu’invité — c’est ce qui conserve vos circuits, vos affichages et vos profils.

Conçu pour le cockpit

Aluminium unibody

Usiné dans une seule pièce d’aluminium — le boîtier est le dissipateur et évacue vite la chaleur, même sous climat chaud.

Un câble. Tout.

L’alimentation et l’Ethernet 1 gigabit arrivent par un seul câble PoE. Pas d’adaptateurs, pas de spaghetti de câblage.

Display + Grip

Une liaison dédiée entre le Display et le Navia Grip fait du duo une interface de vol sans couture.

Montage standard

S’installe dans les découpes aéronautiques standard de 80 mm (3,125″) avec quatre vis M4. Au panneau en quelques minutes.

DANS LE SYSTÈME

Un écran du système, sur un seul câble.

Un écran Navia fonctionne au sein d’un système Navia : il lui faut un Core Pro dans l’aéronef. Un seul câble PoE lui apporte alimentation et données, et le port à l’arrière accueille le Grip et un indicateur vario.

Se connecte à
Comment
Core Pro
Un câble PoE, directement sur le Core Pro, quand c’est le seul écran.
Hub
Un câble PoE vers le Hub quand l’aéronef a deux écrans ou plus, ou un EMU.
Grip
Le port 9 broches à l’arrière de l’écran, via l’adaptateur fourni avec le Grip.
Indicateur vario
Le même port 9 broches, partagé avec le Grip via son adaptateur — ou sans fil.
Voir comment tout le système s’assemble →
LES CHIFFRES

Caractéristiques techniques

Display 12
11,6″ paysage · 1920 × 1080 · 1600 nits · 273 × 165 × 29,6 mm
Display 7
7,0″ portrait · 1200 × 1920 · 2500 nits · 113 × 169 × 29,6 mm
Display 4
4,0″ carré · 720 × 720 · 1200 nits · 86 × 88 × 28,4 mm
Découpe du panneau
Trou standard de 80 mm (3,125″) avec quatre vis M4 — pour les trois tailles
Dégagement derrière l’écran
30 mm
Alimentation et données
Un câble PoE · 48 V · 1 Gbit
Écran tactile
Capacitif, avec traitement antireflet et antiéblouissement
Altitude maximale
45 000 ft

Navia n’est pas approuvé TSO ni ETSO. Il est destiné au vol VFR sur planeurs, motoplaneurs, ULM, LSA et avions expérimentaux.

Dans la boîte

  • Navia Display 4, 7 ou 12
  • Carte d’enregistrement de l’appareil
  • Vis de fixation M4 en plusieurs longueurs

Il vous faudra aussi

  • Un Navia Core Pro
  • Câble PoE — 0,4, 1, 3 ou 5 m
  • Un Navia Hub, à partir du deuxième écran
Installation

Bon à savoir avant l’installation.

  1. 01L’écran se pose sur le panneau. Seule sa partie arrière ronde de 80 mm traverse la découpe : l’écran peut donc dépasser du bord du panneau. Quatre vis M4 le maintiennent par l’arrière.
  2. 02Les vis peuvent pénétrer dans l’écran de 3 mm au maximum : choisissez une longueur égale à l’épaisseur du panneau plus 3 mm. Une vis plus longue appuie sur le LCD.
  3. 03Laissez 30 mm libres derrière l’écran pour l’air et les connecteurs, et tenez-le à 30 cm du compas de secours.
  4. 04Le Display 7 est livré pour un montage en portrait et le Display 12 pour un montage en paysage. Parlez-nous-en avant de concevoir un panneau autour de l’autre orientation.
  5. 05Ne branchez ni ne débranchez jamais le câble PoE ou le port 9 broches lorsque le système est sous tension.
  6. 06Au sol, couvrez le panneau ou la verrière : une verrière bulle peut concentrer le soleil sur l’écran.

Ceci est un aperçu, pas le manuel d’installation. Le manuel de votre unité fait foi pour l’installation — suivez-le, ou confiez le travail à un revendeur LX.

Les questions que posent les pilotes.

De quelle découpe de panneau ai-je besoin ?

Un trou d’instrument standard de 80 mm (3,125″) avec ses quatre trous de vis M4 — le même pour les Display 4, 7 et 12. L’écran lui-même se place devant le panneau.

Un écran peut-il fonctionner sans Core Pro ?

Non. Un écran Navia est un écran du système Navia et a besoin d’un Core Pro dans l’aéronef.

Comment un écran est-il alimenté ?

Par le câble qui transporte ses données : un seul câble PoE depuis le Core Pro ou le Hub. Il n’y a pas de câblage d’alimentation ni de masse séparé.

Puis-je avoir plus d’un écran ?

Oui. Le premier écran se branche sur le Core Pro ; à partir du deuxième, les écrans se connectent via un Navia Hub. Chaque écran a sa propre mise en page.

Que branche-t-on à l’arrière d’un écran ?

Le câble PoE, et un port 9 broches pour le Navia Grip et un indicateur vario. L’adaptateur du Grip permet aux deux de partager ce port.

Intégrez-le à un système.

Dites au configurateur ce que vous pilotez et la place dont vous disposez au panneau. Il assemble le système Navia, avec les prix.
