FAMÍLIA NAVIA · Os instrumentos

Sense

Preciso. Confiável. Essencial.

A unidade de sensores mais avançada que já construímos. Sensores meticulosamente calibrados entregam precisão inabalável em todas as temperaturas — da decolagem ao pouso.

Documentação →

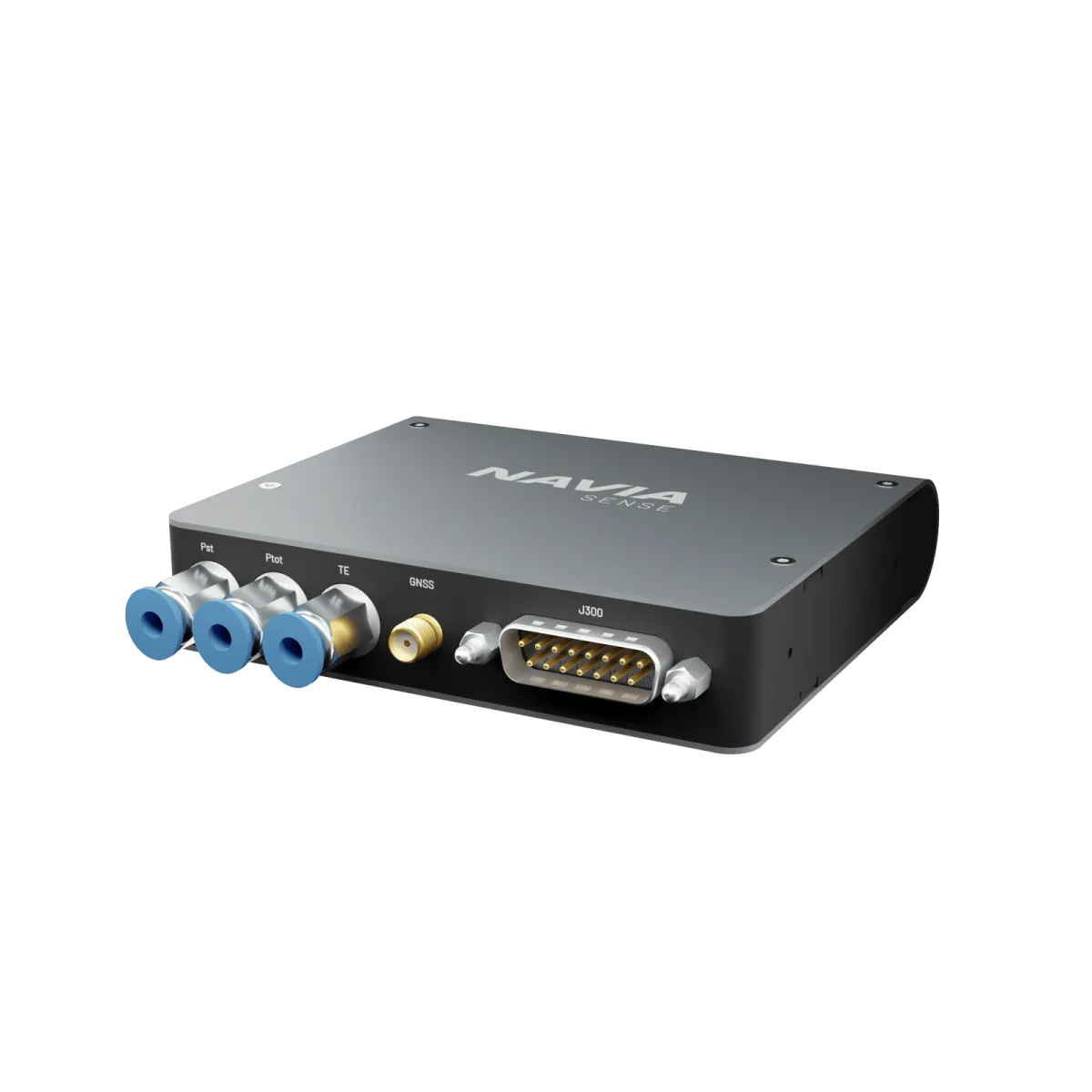

Navia Sense unit with TE probe port
500 kts
velocidade máx. (Pro HS)
IGC
registrador do mais alto nível
AHRS
atitude + proa
AOA
ângulo de ataque (Airplane Pro)

Voa planadores?

Três versões do Sense para o voo a vela — do padrão de clube ao vento e vario inerciais completos.

Sense Gliding
Sistema de sensores básico · a escolha padrão
+Porta dedicada para sonda TE
+Registrador de voo IGC do mais alto nível
+Velocidade e OAT de alta precisão
+AHRS
+Cálculo instantâneo do vento
+Variômetro inercial
+Calibração de pressão em campo opcional
Sense Gliding Pro
Sistema avançado · pronto para Pro+
+Porta dedicada para sonda TE
+Registrador de voo IGC do mais alto nível
+Velocidade e OAT de alta precisão
+AHRS
+Cálculo instantâneo do vento (opcional)
+Variômetro inercial (opcional)
+Calibração de pressão em campo opcional
Sense Gliding Pro+
Vento e vario inerciais ativados
+Porta dedicada para sonda TE
+Registrador de voo IGC do mais alto nível
+Velocidade e OAT de alta precisão
+AHRS
+Cálculo instantâneo do vento
+Variômetro inercial
+Calibração de pressão em campo opcional

Voa aviões?

Conjuntos de sensores tudo-em-um para aeronaves a motor — até 500 nós.

Sense Airplane Pro
Com ângulo de ataque
+Velocidade até 250 kt / 460 km/h
+GNSS · SBAS (WAAS, EGNOS, QZSS) · 25 Hz opcional
+AHRS
+Sensor de pressão de ângulo de ataque
+OAT de alta precisão
+Calibração de pressão em campo opcional
Sense Airplane Pro HS
Versão de alta velocidade
+Velocidade até 500 kt / 920 km/h
+GNSS · SBAS (WAAS, EGNOS, QZSS) · 25 Hz opcional
+AHRS
+Sensor de pressão de ângulo de ataque
+OAT de alta precisão
+Calibração de pressão em campo opcional

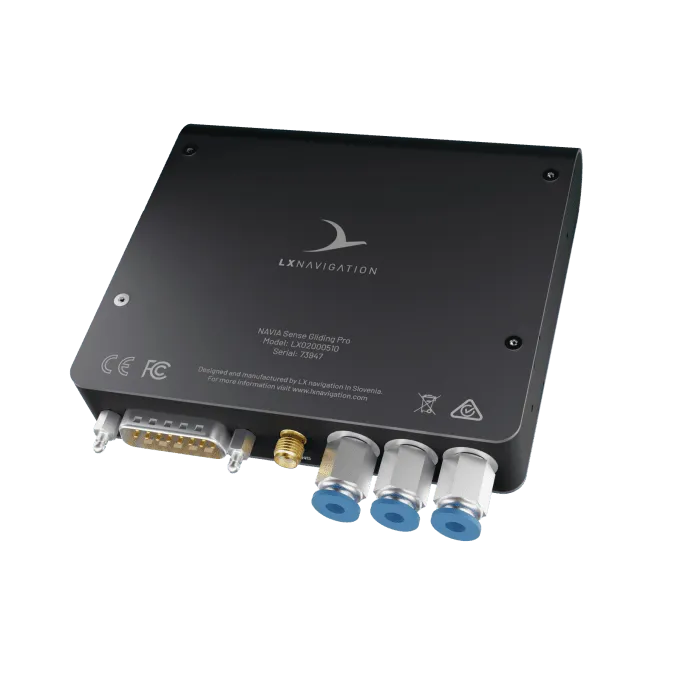

Confie nos seus dados.

Cada unidade sai calibrada individualmente. Os sensores de pressão, temperatura e inerciais mantêm a precisão em toda a faixa de temperatura — assim os números na sua tela são os números no ar.

Trust your data.

Vento 3D Atmo, a partir do seu Era.

O Atmo é o vento 3D do Era. Conecte um Era com a licença Atmo ao Navia Core e, sempre que a solução dele estiver travada, o vento Atmo é o que cada tela Navia mostra.

Descubra o Atmo →
Atmo 3D wind, from your Era.
NO SISTEMA

O ar, medido uma única vez para todo o painel.

O Sense transforma a pressão de pitot e a estática, a pressão TE ou de ângulo de ataque conforme a variante, o GNSS, a temperatura do ar externo e os seus sensores inerciais nos dados de voo que todas as telas Navia mostram. As variantes Gliding também abrigam o registrador de voo.

Conecta-se a
Como
Core Pro
Quatro fios: dados RS232 e alimentação de 5 V, ambos do Core Pro.
Pitot, estática, TE ou AOA
Conectores de engate rápido para mangueira de 6 mm. A tomada TE está nas variantes Gliding, a tomada AOA no Sense Airplane Pro e no Pro HS.
Antena GNSS
Conector SMA. A antena precisa de visão desobstruída do céu.
Sonda de temperatura do ar externo
Sonda PT1000, de dois ou de três fios.
Um segundo Sense
Em outra porta serial do Core Pro, para redundância.
Veja como todo o sistema se encaixa →
OS NÚMEROS

Especificações técnicas

Tensão de alimentação
5 V CC, do Core Pro
Consumo de energia
0.8 W
Faixa de velocidade
Até 250 kt · até 500 kt no Sense Airplane Pro HS
Calibração do registrador de voo
A cada 5 anos
Altura no rack
22 mm
Massa
138 g
Altitude máxima
49 000 ft

A Navia não é aprovada TSO nem ETSO. É destinada ao voo VFR em planadores, motoplanadores, ultraleves, aeronaves leves esportivas e experimentais.

Na caixa

  • Navia Sense
  • Cartão de registro do dispositivo
  • 4 parafusos de fixação M2

Você também vai precisar de

  • Antena GNSS
  • Sonda de temperatura do ar externo PT1000
  • Jogo de conectores para o conector de 15 pinos
  • Conectores pneumáticos de engate rápido e mangueira de 6 mm
Instalação

Bom saber antes de instalar.

  1. 01O Sense funciona somente com 5 V do Core Pro. Ligado ao barramento de 12 V ou 24 V da aeronave, é destruído na hora.
  2. 02Um Sense com AHRS é montado nivelado, com os conectores apontando na direção de voo e o lado marcado THIS SIDE UP para cima.
  3. 03Mantenha-o longe de peças de aço, cabos de alta corrente, motores e ímãs, e use ferramentas não magnéticas perto dele.
  4. 04Monte a antena GNSS na horizontal, com visão desobstruída do céu — não sob metal nem fibra de carbono.
  5. 05Após a instalação, a referência de atitude é nivelada uma vez no solo. A bússola se calibra sozinha em voo.
  6. 06Nunca abra a carcaça: isso rompe o lacre de segurança do registrador de voo.

Esta é uma visão geral, não o manual de instalação. O manual da sua unidade rege a instalação — siga-o ou deixe o trabalho com um revendedor LX.

Perguntas que os pilotos fazem.

O Sense pode ser alimentado pela bateria da aeronave?

Não. O Sense recebe 5 V do Core Pro. Ligá-lo a uma alimentação de 12 V ou 24 V o destrói.

O registrador de voo IGC está incluído?

O registrador é integrado às variantes Sense Gliding, e a licença Navia Sense IGC ativa os arquivos IGC assinados. O registrador deve ser calibrado a cada cinco anos.

O que o Sense Gliding Pro+ acrescenta?

O Pro+ é o Sense Gliding Pro com o vento instantâneo e o variômetro inercial ativados. É uma licença, então um Pro pode virar um Pro+ depois, sem troca de hardware.

Qual Sense é para um avião rápido?

O Sense Airplane Pro mede velocidades de até 250 kt, o Sense Airplane Pro HS de até 500 kt. Ambos medem o ângulo de ataque.

Do que mais preciso para instalar um Sense?

Uma antena GNSS, uma sonda de temperatura do ar externo, o jogo de conectores de 15 pinos e mangueira pneumática com os seus conectores de engate rápido. Nada disso vem na caixa.

Posso instalar duas unidades Sense?

Sim. Um segundo Sense em outra porta serial do Core Pro dá ao sistema uma fonte redundante de dados do ar e atitude.
