FAMILIA NAVIA · La interfaz

Grip

Sujétalo. Siéntelo. Vuélalo.

Una nueva forma de HMI — tu conexión principal con el avión. Calefactado. Cuero. Alertas por vibración. Y el asistente de voz a un pulgar de distancia.

Documentación →

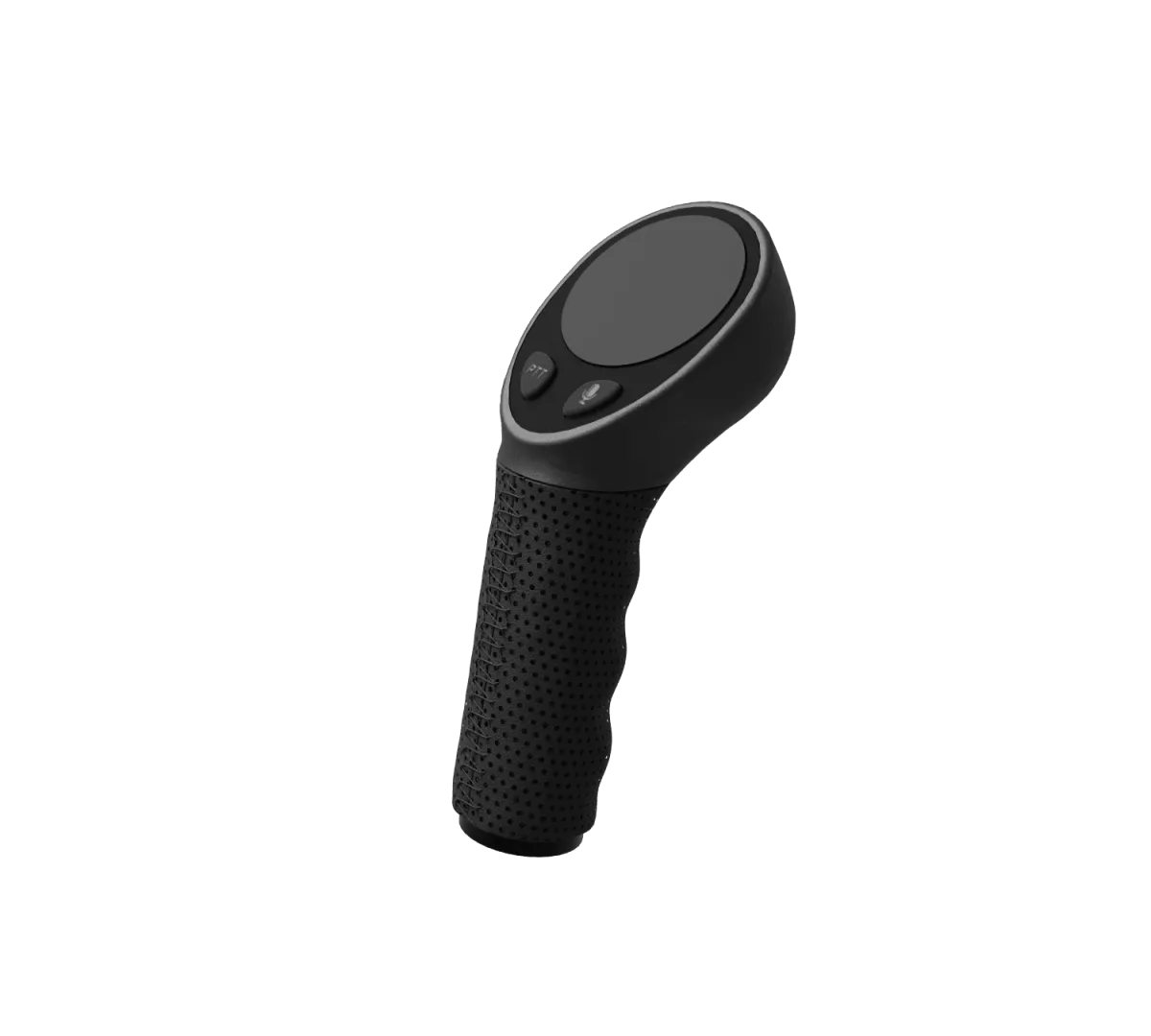

Navia Grip in hand, leather detail

Control sin soltar.

El Navia Grip mantiene tu mano en la palanca mientras manejas el sistema. Cada función crítica se alcanza al tacto — incluso con turbulencia, incluso con guantes.

Control without letting go.

Qué lo hace increíble

Calefactado, forrado en cuero

Confort inigualable con frío y en vuelos a gran altitud. Las manos calientes toman mejores decisiones.

Alertas por vibración

Avisos hápticos intuitivos para situaciones críticas — siente la pérdida que se acerca antes de verla.

Voz con un botón

Un solo botón despierta al asistente de voz NAVIA para un control totalmente manos libres.

Hecho para las pantallas

Una conexión dedicada con las Navia Displays hace que el par se sienta como un solo instrumento.

EN EL SISTEMA

El mando que se queda en tu mano.

El Grip sustituye la parte superior de la palanca. Un trackpad, una rueda de desplazamiento y tres botones manejan la pantalla a la que está conectado, un motor de vibración te avisa al tacto, y el PTT y el botón de voz quedan bajo tu pulgar.

Se conecta a
Cómo
Pantalla Navia
El puerto de 9 pines en la parte trasera de una pantalla, mediante el adaptador precableado incluido en la caja.
PTT de la radio
A través del Core Pro, o con un simple cable a la entrada PTT de la radio.
Indicador de vario
Comparte la regleta de bornes dentro del adaptador del Grip.
Mira cómo encaja todo el sistema →
LOS NÚMEROS

Especificaciones técnicas

Dimensiones
143 × 54 × 63 mm
Masa
141 g
Tensión de alimentación
12 V CC, desde la pantalla
Consumo
5 W de media
Tubo de la palanca
Hasta 25,4 mm (1″), con casquillos para 19,3, 20 y 24 mm
Mandos
Trackpad con clic, rueda de desplazamiento, botones de PTT, voz y multifunción
Acabado
Cuero perforado, calefactado

Navia no tiene aprobación TSO ni ETSO. Está pensado para vuelo VFR en planeadores, motoveleros, ultraligeros, aviones deportivos ligeros y experimentales.

En la caja

  • Navia Grip, estándar o con botón de arranque
  • Adaptador de 9 pines precableado para la pantalla
  • Casquillos de ajuste para palancas de 19,3, 20 y 24 mm
  • 3 tornillos de fijación M2.5 y 5 punteras para cable
  • Tarjeta de registro del dispositivo

También necesitarás

  • Una pantalla Navia a la que conectarlo
Instalación

Bueno saberlo antes de instalar.

  1. 01Elige el casquillo para tu palanca: 19,3 mm para DG, LAK y Schempp-Hirth, 20 mm para LS, Stemme, Apis y EB29, 24 mm para Schleicher, Pipistrel Taurus, Alisport Silent, EB28 y JS3. Una palanca de 25,4 mm como la del JS1 no necesita ninguno.
  2. 02Del Grip salen cinco hilos que van por dentro o a lo largo de la palanca hasta el adaptador. El cable se puede acortar o prolongar.
  3. 03Tras el montaje, comprueba que la palanca tiene recorrido completo y libre en todas las direcciones: ni el Grip ni su cable deben limitar los mandos.
  4. 04El Grip sirve para cualquiera de las dos manos. En un biplaza cada asiento puede tener uno; a qué asiento pertenece cada Grip se define en el software.
  5. 05Nunca conectes ni desconectes el puerto de 9 pines de la pantalla con el sistema alimentado.

Esto es un resumen, no el manual de instalación. El manual de tu unidad rige la instalación — síguelo, o encarga el trabajo a un distribuidor LX.

Preguntas que hacen los pilotos.

¿Encajará el Grip en mi palanca?

Encaja en tubos de palanca de hasta 25,4 mm (1″). Los casquillos para 19,3, 20 y 24 mm vienen en la caja y cubren las palancas de planeador habituales.

¿Hay una versión para la mano izquierda?

No hace falta: el Grip es simétrico y funciona en cualquiera de las dos manos.

¿A qué se conecta el Grip?

Al puerto de 9 pines en la parte trasera de una pantalla Navia, mediante el adaptador que se suministra con él. Se alimenta desde ahí.

¿Puede el Grip accionar el PTT de mi radio?

Sí. El PTT puede pasar por el Core Pro, o ir por un cable directo a la entrada PTT de la radio.

¿Hay un Grip con botón de arranque del motor?

Sí — una versión con botón de arranque para planeadores autodespegables Schempp-Hirth.

¿Cómo se enciende la calefacción?

Desde el panel de control de la pantalla Navia.

Ponlo en un sistema.

Dile al configurador qué vuelas y cuánto panel tienes. Él compone el sistema Navia, con precios.
